1

电源

数量

双电源，，带失电告警和开关

工作电压

AC/DC 110/220V

功耗

< 15W

2

主板配置

CPU

4核ARM A7 4×1.5GHz

内存

2GB

存储

8GB eMMC

网口

4路：2×RJ45+可选2×（RJ45或SFP LC）

10/100Mbps自适应

串口

8×RS232/485自适应

节制台

1×RJ45（RS232）

USB接口

1×USB2.0

3

扩大能力

扩大板数量

支持2块扩大板，，其中串口扩大板最多扩大1块

（主板+扩大板最多16路串口）。。。

4

扩大板

串口扩大板

8串口扩大板：6×RS232/485+2×RS485

串口扩大板

4×RS232/RS485+故障、异
？

开关量、

仿照量扩大板

8×DI+4×DO：DI内置24VDC电源，，只允许接入无源节点；

DO默认触点容量30VDC 5A，，250VAC 5A

8×ADI+8×DO：可适配无源节点、12/24V DC有源节点，，

DO默认容量30VDC 1A，，250VAC 1A

16×AI（非同步）：4-20mA

5

机械个性

装置方式

19"机架式装置

尺寸

440mm×300mm×44.5mm

6

工作环境

工作温度

-40℃～+70℃

工作湿度

5%～95% 无冷凝

7

电磁兼容

高频滋扰

4级，，2.5 kV(p)

静电放电抗扰度

4级，，接触放电±8KV，，空气放电±15KV

射频电磁场辐射抗扰度

3级，，10V/M

电急剧瞬变脉冲群抗扰度

4级，，电源±4KV，，信号±2KV

浪涌（冲击）抗扰度

4级，，电源±4KV

射频场感应的传导骚扰抗扰度

3级，，140dbuv

工频磁场抗扰度

4级，，100A/m

脉冲磁场抗扰度

5级，，1000A/m

阻尼振荡磁场抗扰度

5级，，100A/m

电压暂降、短时中断和电压变动的抗扰度

电压中断 Ui 100% 0.1S

9

介质强度

电源口对地

1500V

通讯口对地

500V

通讯口对电源口

1500V

10

冲击电压

电源口对地

5kV

通讯口对地

1kV

11

绝缘电阻

电源口对地

>5M

通讯口对地

>5M

通讯口对电源口

>5M

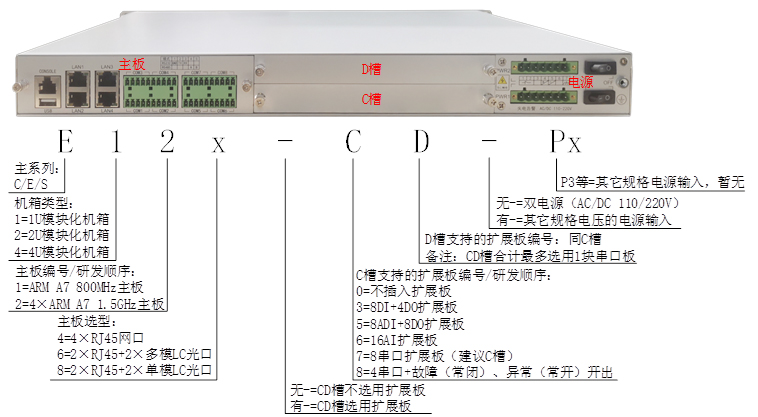

iHT-E124

4网（RJ45）8串、双电源

iHT-E126

4网（2×RJ45+2×多模LC）8串、双电源

iHT-E128

4网（2×RJ45+2×单模LC）8串、双电源

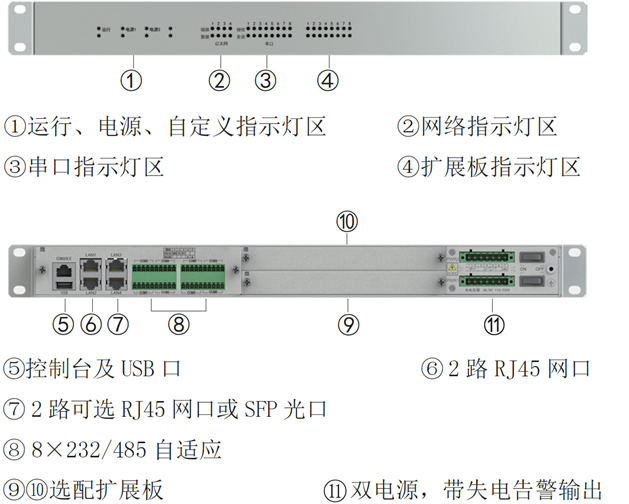

光口主板视图如下：

3

8DI+4DO扩大板：DI内置24VDC电源，，只允许接入无源节点；DO默认触点容量30VDC 5A，，250VAC 5A

5

8ADI+8DO扩大板：可适配无源节点、12/24V DC有源节点，，DO默认容量30VDC 1A、250VAC 1A

6

16仿照量扩大板：4-20mA

7

8串口扩大板：6×RS232/RS485自适应+2×RS485

8

4串口带开出扩大板：4×RS232/RS485自适应+故障、异
？

iHT-E124-70

4网8串  +  8串口、双电源

iHT-E124-73

4网8串  +  8串口  +  8DI4DO、双电源

iHT-E124-33

4网8串  +  8DI4DO  +  8DI4DO、双电源

iHT-E124-55

4网8串  +  8ADI8DO  +  8ADI8DO、双电源
