1

电源

数量

2路，，带失电告警、、电源开关

工作电压

AC/DC 110V、、220V

功耗

< 50W

2

主板配置

CPU

兆芯KX-6000G 4×3.3GHz

RAM

默认16GB

存储

默认工业级256GB，，可选配工业级512GB、、1T、、2T

网口

默认：：：6×RJ45，，10/100/1000Mbps自适应

-B1：：：8×RJ45，，10/100/1000Mbps自适应

-B1默认情况下，，不支持选配网口扩大板

节制台

1×RJ45（RS232）

显示接口

1×HDMI,可选配VGA

对时接口

1×IRIG-B（RS485差分方式）

USB接口

3×USB

按键

2（仅预留）

3

扩大能力

扩大板数量

4块

4

扩大板

串口扩大板

8 串口：：：6×RS232/RS485+2×RS485）

8×RS232/RS485+故障、、异？？觯ㄕ加2个槽）

网口扩大板

6×RJ45：：：4×1000M、、2×100M

2路SFP LC 100M光口

开关量扩大板

8×DI+4×DO：：：DI内置24VDC电源，，只允许接入无源接点（干接点）；

DO默认触点容量30VDC 5A、、250VAC 5A

开关量扩大板

8×ADI+8×DO：：：可适配无源接点（干接点）、、12/24VDC有源接点（湿接点），，（不允许直接接入电源）DO默认容量30VDC 1A、、250VAC 1A

仿照量扩大板

16×AI（非同步）：：：4-20mA

5

机械个性

装置方式

2U 19"机架式装置

尺寸

440×370×89mm

6

工作环境

工作温度

-25～+55℃
。

工作湿度

5%～95% 无冷凝

7

电磁兼容

高频滋扰

4级，，2.5 kV(p)

静电放电抗扰度

4级，，接触放电±8KV，，空气放电±15KV

射频电磁场辐射抗扰度

3级，，10V/M

电急剧瞬变脉冲群抗扰度

4级，，电源±4KV，，信号±2KV

浪涌（冲击）抗扰度

4级，，电源±4KV

射频场感应的传导骚扰抗扰度

3级，，140dbuv

工频磁场抗扰度

4级，，100A/m

脉冲磁场抗扰度

5级，，1000A/m

阻尼振荡磁场抗扰度

5级，，100A/m

电压暂降、、短时中断和电压变动的抗扰度

电压中断 Ui 100% 0.1S

8

介质强度

电源口对地

1500V

通讯口对地

500V

通讯口对电源口

1500V

9

冲击电压

电源口对地

5kV

通讯口对地

1kV

10

绝缘电阻

电源口对地

>5M

通讯口对地

>5M

通讯口对电源口

>5M

1

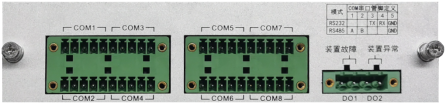

1：：：  8串口扩大板：：：6×RS232/RS485自适应+2×RS485

1A：：：16串口扩大板：：：(6×RS232/RS485自适应+2×RS485)×2

20

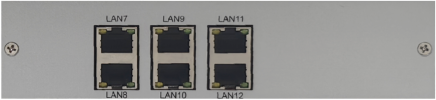

6网口扩大板

3

8DI+4DO扩大板：：：DI内置24VDC电源，，只允许接入无源接点（干接点）；DO默认触点容量30VDC 5A、、250VAC 5A

5

8ADI+8DO扩大板：：：可适配无源接点（干接点）、、12/24VDC有源接点（湿接点）（不允许直接接入电源），，DO默认容量30VDC 1A、、250VAC 1A

6

16仿照量扩大板：：： 4-20mA

9

8串口全高扩大板（占用2个槽位，，通常选择EF槽）：：：8×RS232/RS485自适应+故障、、异？？

F

2光口扩大板：：：2路SFP LC 100M光口

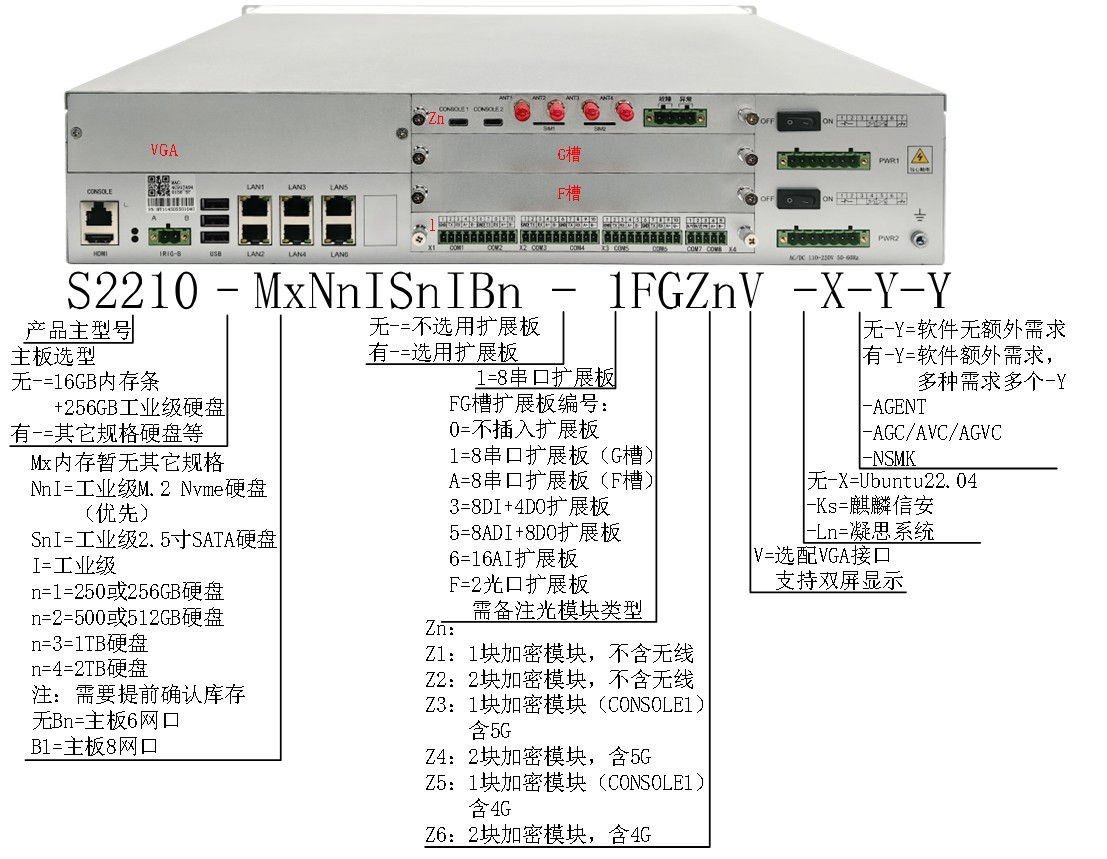

iHT-S2210-9000V

iHT-S2210-9020V

国网6网8串 四统一机型

国网12网8串 四统一机型

iHT-S2210-B1-1AF

8网  +  16串口  +  2光（需备注光？？槔嘈停

iHT-S2210-1A1A

6网  +  16串口  +  16串

iHT-S2210-1A56

6网  +  16串口  +  8ADI8DO + 16AI(4～20mA)

iHT-S2210-1A33

6网  +  16串口  +  8DI4DO + 8DI4DO
